Valovita cijev od nehrđajućeg čelika (CSST) danas je jedan od najčešćih načina isporuke prirodnog plina unutar stambenih i poslovnih zgrada. Ali o sigurnosti CSST-a ne odlučuje samo jedan rezultat testa ili potvrda. U praksi, siguran CSST sustav kombinacija je četiriju stvari: otpornosti na koroziju i otpornosti na zamor samog nehrđajućeg čelika, preciznosti procesa valovitosti, kvalitete spojnica i ventila ugrađenih na svakom kraju te električnog povezivanja i mehaničke zaštite primijenjene tijekom instalacije. Ako je bilo koja od tih karika slaba, cijeli plinovod postaje rizik, bez obzira koliko dobro cijev izgleda izvana.
Što CSST Safety zapravo pokriva
CSST je kontinuirana, fleksibilna cijev od nehrđajućeg čelika s profilom valovitog zida. Zamijenila je krutu crnu željeznu cijev u mnogim primjenama jer se brže usmjerava, ima manje spojeva i može apsorbirati slijeganje zgrade i seizmička kretanja bolje od krute cijevi. Manje spojeva znači manje potencijalnih mjesta curenja, što je ključni sigurnosni argument za CSST.
Međutim, razgovor o sigurnosti rijetko se zaustavlja na samoj cijevi. Kompletna CSST instalacija uključuje konektore, kuglaste ventile, T-račve, zidne kutije, zaštitne čahure i vezni vodič. Pregledi incidenata u industriji opetovano pokazuju da se većina curenja plina nalazi na krajnjim priključcima, a ne u dugoročnom slučaju valovite cijevi. Zato je a siguran CSST sustav potrebno je ocijeniti kao kompletan sklop , od plinomjera ili razdjelnika do ulaza u uređaj.
Zašto sama lula nije dovoljna
Specifikatori se ponekad fokusiraju samo na kvalitetu nehrđajućeg čelika i debljinu stijenke, a zatim pretpostavljaju da je cijeli sustav siguran. Ali cijev je pouzdana onoliko koliko su pouzdani njeni završeci. Neodgovarajući spoj, previše zategnuta matica, nezaštićeno savijanje ili nedostatak električnog povezivanja mogu poraziti materijalne prednosti nehrđajućeg čelika 304. Kada planirate CSST instalaciju, razmislite od uređaja unatrag: što će dodirivati plin, što će držati spoj zajedno i kako će vod biti zaštićen tamo gdje prolazi kroz zidove ili ormare.
Sigurnost na razini materijala: Vrsta nehrđajućeg čelika, naboranost i korozija
Sigurnost CSST-a počinje u mlinu. Većina kvalitetnih CSST proizvoda izrađena je od austenitnog nehrđajućeg čelika 304, razreda s dobro dokumentiranom otpornošću na opću koroziju, dobrom žilavošću na niskim temperaturama i stabilnim mehaničkim svojstvima u širokom rasponu radnih temperatura. Za plinske primjene, 304 je osnovna linija; za agresivna obalna ili industrijska okruženja, neki projekti prelaze na 316 ili dodaju vanjski sloj otporan na koroziju.
Valoviti profil nije samo značajka fleksibilnosti. Ponovljeni prstenasti nabori raspoređuju naprezanje savijanja preko veće površine, što ublažava utjecaj vibracija od plinskih uređaja i sprječava lokalizirano naprezanje u jednoj točki. Kada se korak i dubina nabora proizvode dosljedno, cijev također ima predvidljivo ponašanje zamora tijekom mnogih godina ciklusa pritiska. Naš inženjerski pregled kako valoviti dizajn smanjuje rizik od curenja objašnjava zašto je geometrija važna koliko i metalurgija.
Gornji grafikon odražava uobičajeni obrazac iz izvješća o kvarovima na terenu: najveći energetski rizici, kao što je munja izazvana električnim lukom u nepovezanom sustavu, predstavljaju najveću prijetnju, dok je sam osnovni materijal od nehrđajućeg čelika rijetko primarni uzrok kvara. Stvarne razine rizika uvelike ovise o vašem okruženju instalacije.
Razmatranja korozije u stvarnim instalacijama
Nehrđajući čelik 304 može pretrpjeti jamičasto ili naponsko-korozijsko pucanje kada je izložen kloridima na povišenim temperaturama. Obalni slani zrak, soli za odleđivanje u garaži ili kemikalije za čišćenje pohranjene u blizini plinovoda mogu stvoriti mikrookruženje bogato kloridima. Za te situacije, a plinsko crijevo od nehrđajućeg čelika otporno na koroziju s poboljšanom zaštitom od legure je branjiviji izbor od standardne žute cijevi obložene PVC-om. Put proizvodnje također je važan: glatka površina nakon čistog procesa oblikovanja i žarenja ostavlja manje mjesta za početak korozije.

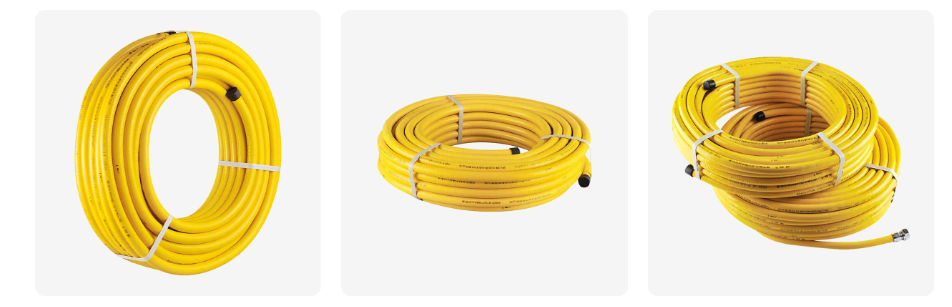

Veleprodajna rebrasta plinska cijev od nehrđajućeg čelika otporna na koroziju ZLR-05 Supplie Zhejiang Zhenlong kineski je veleprodajni dobavljač valovitog plinskog crijeva od nehrđajućeg čelika ZLR-05 otpornog na koroziju i OEM/ODM tvrtka, Sta... Pogledajte proizvod → Ako birate primarnu cijev za cijeli sustav plinskih cjevovoda, potražite provjerene certifikate materijala i jedinstvenu geometriju valovitosti. A 304 valovita plinska cijev od nehrđajućeg čelika s dosljednom debljinom stijenke daje vam predvidljivu osnovu za nazivni tlak, izvedbu savijanja i dugoročnu izdržljivost.
Veleprodaja valovitih plinskih cijevi od nehrđajućeg čelika 304 ZLR-02 Dobavljači, tvrtka Zhejiang Zhenlong kineski je veleprodajni dobavljač valovitih plinskih cijevi od nehrđajućeg čelika 304 ZLR-02 i OEM/ODM tvrtka, 304 nehrđajući čelik... Pogledajte proizvod → Opasnosti pri ugradnji: lijepljenje, savijanje i mehanička zaštita
Instalacijske pogreške uzrokuju više sigurnosnih incidenata CSST-a nego materijalni nedostaci. Najbolje dokumentirano pitanje je oštećenje gromom. Ako CSST sustav nije električno povezan, obližnji udar munje može izazvati razliku u električnom potencijalu između cijevi i obližnjeg uzemljenog metala. Ta potencijalna razlika može stvoriti luk kroz tanku stijenku od nehrđajućeg čelika, stvarajući rupicu curenja. Nacionalni zakoni, uključujući NFPA 54 u Sjedinjenim Državama, sada zahtijevaju povezivanje za CSST sustave. Ovaj korak nije neobavezan, bez obzira na to koliko je cijev bila zgodna za usmjeravanje.
Mehanička zaštita je drugi važan čimbenik instalacije. CSST se može savijati ručno, ali samo unutar minimalnog radijusa savijanja navedenog od strane proizvođača. Ponovljeno savijanje na istoj točki, savijanje u blizini konektora ili oštar kontakt s metalnim klinom mogu stvoriti koncentraciju naprezanja koja na kraju puca. Za vodove koji prolaze kroz podove, zidove ili ormare, preporučuje se zaštitno kućište. Upravo zbog toga je razvodna kutija ugrađena u zid postala je novi sigurnosni standard za kućna plinska crijeva : fiksira cijev na definiranom putu, drži je podalje od oštrih rubova i daje instalaterima čistu površinu za priključak ventila.
Za skrivene instalacije odaberite odgovarajuću zaštitnu kutiju za ukopani zid. Dobro dizajniran ugradna kutija od nehrđajućeg čelika za kućnu plinsku cijev služi i kao mehanička zaštita i kao strukturirano sučelje za zaporni ventil, tako da fleksibilna cijev nikada ne preuzima težinu ventila ili naprezanje pomicanja zida.
Veleprodajna ukopana zidna razvodna kutija od nehrđajućeg čelika za kućno plinsko crijevo Suppliers, Co Zhejiang Zhenlong je kineska veleprodajna ukopana zidna razvodna kutija od nehrđajućeg čelika za dobavljače kućnih plinskih crijeva i OEM/ODM tvrtka, nehrđajući... Pogledajte proizvod → Priključci i ventili: gdje curenje zapravo počinje
Kada instalateri i vlasnici kuća opisuju curenje CSST-a, točka kvara je gotovo uvijek na navojnom spoju, steznoj matici ili tijelu ventila, a ne u sredini cijevi. To jednostavno zapažanje objašnjava zašto oprema nije naknadna misao; oni su sigurnosno kritični sloj cijelog sustava isporuke plina.
Kuglasti ventili s čvrstom bazom izoliraju uređaj za održavanje. Tees distribuira plin na više izlaza. Zidne kutije dovode završetak u kontrolirani položaj. Svaka komponenta mora imati geometriju brtvljenja koja odgovara kraju valovite cijevi, a vrsta navoja mora odgovarati vašem lokalnom plinskom kodu (na primjer, NPT u Sjevernoj Americi ili BSP na mnogim drugim tržištima). Ako su cijev, konektor i ventil istog proizvođača, kompatibilnost je dokumentirana; miješanje marki na plinovodu je uobičajen rizik instalacije koji se može izbjeći.
Ako posao zahtijeva dodatnu izdržljivost u kuhinji ili industrijskom okruženju, odvojite vrijeme za pregled kako pravilno odabrati plinsko crijevo od nehrđajućeg čelika omotano metalom prije određivanja sklopa. Metalni omotač dodaje otpornost na habanje i mehaničku čvrstoću, ali također mijenja krutost na savijanje i dizajn krajnjeg prianjanja, tako da treba vlastitu pažljivu procjenu.
Provjera sigurnosti u tvornici: kvaliteta proizvodnje i sukladnost
Certifikat na web stranici nije isto što i proizvodni sustav koji dosljedno proizvodi sigurnu cijev. Kada procjenjujete CSST dobavljača, raspitajte se o analizi materijala, kontroli procesa zavarivanja i konačnom ispitivanju tlakom. Ovo su konkretni koraci koji odvajaju zrelu tvornicu od jednostavnog uvoznika cijevi.
Zhejiang Zhenlong Energy Equipment Technology Co., LTD. je jedan proizvođač koji slijedi ovaj disciplinirani put. Sa sjedištem u Yuyaou, Ningbo, tvrtka upravlja objektom od 40 hektara s tvorničkom zgradom od 30.000 četvornih metara, 30 proizvodnih linija za zavarivanje i oblikovanje te dvije kontinuirane proizvodne linije za krutu taljenje vodikovih peći. Ulazni i izlazni materijali provjeravaju se spektrometrom s izravnim očitavanjem za sastav metala, a gotovi sklopovi provjeravaju se ispitivačima nepropusnosti protoka. Tvrtka posjeduje licencu Narodne Republike Kine za proizvodnju posebne opreme za tlačne cjevovode, ima CE certifikacijska izvješća putem nacionalnog ispitnog centra i član je China Urban Gas Association. To nisu ukrasne značke; oni su dokaz da su kontrolne točke sljedivosti materijala, zavarivanja i ispitivanja nepropusnosti stvarno uspostavljene.
| Provjerite stavku | Zašto je to važno | Kreni / ne kreni znak |
|---|---|---|
| Vrsta nehrđajućeg čelika i debljina stijenke | Definira dopuštenu koroziju i nazivni tlak | Certifikat materijala odgovara naručenoj ocjeni |
| Ujednačenost valovitosti | Nepravilni valovi uzrokuju koncentraciju naprezanja | Ujednačen nagib i dubina po cijeloj dužini |
| Instaliran spojni vodič | Sprječava stvaranje luka kroz zid uzrokovano munjom | Prema NFPA 54 / lokalnom kodu, izmjereni otpor je nizak |
| Radijus savijanja poštovan | Oštri zavoji stvaraju nabore i skraćuju vijek trajanja | Nema pregiba, nema ovalne deformacije na bilo kojem zavoju |
| Kompatibilnost ugradnje | Neusklađeni navoji ili brtvene površine uzrokuju curenje | Konektor i ventil su iz iste obitelji sustava |
| Ispitivanje tlakom nakon ugradnje | Potvrđuje da je cijeli sklop plinonepropustan prije servisiranja | Ispitni tlak održava se potrebno vrijeme |
Često postavljana pitanja o CSST sigurnosti
Treba li CSST biti spojen?
Da. Nepovezani CSST sustav osjetljiviji je na stvaranje luka izazvanog munjom. Slijedite NFPA 54 i lokalni električni kodeks za spajanje cijevi prije nego što je stavite u rad.
Može li se CSST postaviti na otvorenom?
Samo ako proizvod ima izričitu oznaku izloženosti UV zračenju i koroziji na otvorenom. Standardni žuti CSST obložen PVC-om obično je namijenjen za unutarnje plinske cijevi.
Koji je minimalni radijus savijanja za CSST?
Ovisi o promjeru cijevi i konstrukciji stijenke. Uvijek slijedite minimum koji je naveo proizvođač; savijanje preko te granice naborat će valovitost.
Kako mogu potvrditi certificirani CSST proizvod?
Zatražite licencu za proizvodnju tlačnih cijevi, izvješće o ispitivanju treće strane i sve tržišne certifikate kao što je CE. Ako je moguće, provjerite broj izvješća.
Koliko dugo traje CSST od nehrđajućeg čelika 304?
U suhom unutarnjem okruženju s pravilnim lijepljenjem, obično se očekuje da će 304 CSST trajati nekoliko desetljeća. Izlaganje kloridima ili mehanička oštećenja skratit će taj život.
Jesu li fitinzi važni koliko i sama cijev?
Statistički, većina prijavljenih curenja događa se na završecima i ventilima. Investirajte u odgovarajuće spojeve istog proizvođača i zategnite ih prema specifikaciji.
