Brzi odgovor: Kako spojiti konektor s vašim plinskim uređajem
Pravi priključak za plinski uređaj od nehrđajućeg čelika odabire se usklađivanjem tri stvari odjednom: ulaznog promjera uređaja, fizičke udaljenosti između uređaja i zapornog ventila i vrste navoja za krajnju spojnicu koju zahtijeva lokalna instalacija. Za većinu stambenih plinskih raspona, a Nazivni promjer 1/2 inča valovita plinska cijev od nehrđajućeg čelika u duljini od 24 do 48 inča pokriva uobičajene rasporede kuhinja. Plinske sušilice obično koriste isti promjer od 1/2 inča, ali u dužem rasponu od oko 48 do 60 inča tako da se jedinica može povući prema naprijed za čišćenje. Plinski grijači vode često zahtijevaju priključak od 3/8 inča ili 1/2 inča, ovisno o BTU ulazu jedinice. Provjera pločice s podacima uređaja ili priručnika za instalaciju za potrebnu veličinu ulaza prije naručivanja konektora jedini je korak koji izbjegava većinu nepodudarnosti veličina.
Odjeljci u nastavku prolaze kroz logiku određivanja veličine, ocjenu materijala, standardne duljine, strukturu, navike postavljanja i skup često postavljanih pitanja prikupljenih iz stvarnih razgovora o kupnji oko valovitih cijevi od nehrđajućeg čelika za priključne plinske uređaje.

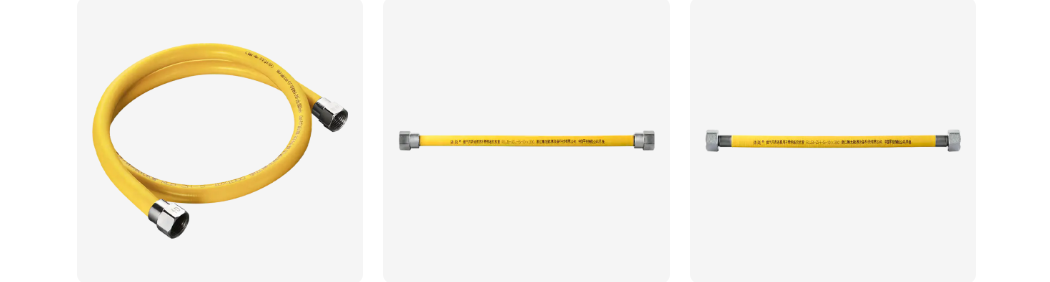

Od čega je napravljen valoviti plinski priključak od nehrđajućeg čelika
Priključak za plinske uređaje od nehrđajućeg čelika pripada obitelji metalnih crijeva. U njegovoj jezgri nalazi se valovita cijev od nehrđajućeg čelika, oblikovana s prstenastim (u obliku prstena) ili spiralnim valovitim uzorkom, što omogućuje metalnoj cijevi da se savija i savija bez pucanja. Ta fleksibilna jezgra obično je omotana ekstrudiranim mekanim PVC omotačem koji je otporan na plamen i otporan na izlaganje ultraljubičastom zračenju, štiteći metal ispod od abrazije, kuhinjske masnoće i općeg trošenja pri rukovanju. Krajnji spojevi s navojem pričvršćeni su sa svake strane tako da konektor može spojiti krutu plinsku cijev ili zaporni ventil na jednom kraju na vlastiti plinski ulaz uređaja na drugom kraju.
Uobičajeno se proizvode valovite cijevi od nehrđajućeg čelika za priključke plinskih uređaja Nehrđajući čelik kvalitete 304 ili 304L , odabran zbog ravnoteže otpornosti na koroziju, zavarljivosti i dugotrajnog starenja u usporedbi s običnim ugljičnim čelikom. Budući da je cijev valovita, a ne glatka, može apsorbirati male količine vibracija i toplinskog širenja na spoju, što smanjuje stres na navojnim spojevima tijekom normalne uporabe uređaja, servisiranja ili zamjene.
Za razliku od krute cijevi od crnog željeza, savitljivi plinski vod od nehrđajućeg čelika ne treba rezati, urezivati niti savijati na licu mjesta. Instalira se kao gotov sklop, što je jedan od razloga zašto su valovita plinska crijeva od nehrđajućeg čelika postala uobičajeni izbor za spajanje kućanskih aparata koje je povremeno potrebno premjestiti radi čišćenja ili servisiranja, poput štednjaka i sušilica.
Unutar konektora: osnovne komponente i kako se uklapaju
Donji dijagram prikazuje glavne dijelove tipičnog valovitog plinskog konektora od nehrđajućeg čelika, s djelomično prikazanim zaštitnim omotačem tako da je vidljiva valovita jezgra ispod.
- Završna matica - zahvaća navoj na zapornom ventilu uređaja ili plinskoj slavini.
- Valovita jezgra cijevi od nehrđajućeg čelika - cijev koja nosi tlak, valovita kako bi se omogućilo savijanje bez savijanja.
- Zaštitna PVC jakna - štiti metalnu jezgru od abrazije, vlage, masnoće i izlaganja ultraljubičastom zračenju.
- Navojni konektor - muški ili ženski navoj veličine koja odgovara regionalnom vodovodnom standardu koji se koristi.
- Brtvena podloška - stvara nepropusnu brtvu na mjestu gdje se priključak spaja s ventilom ili priključkom uređaja.
Ključni čimbenici koje treba provjeriti prije odabira priključka
Promjer i kapacitet protoka plina
Unutarnji promjer savitljive plinske cijevi od nehrđajućeg čelika određuje koliko plina može proći kroz nju u minuti. Premali konektor na visokom BTU uređaju može ograničiti protok i utjecati na performanse plamenika, dok prevelik konektor jednostavno troši prostor za usmjeravanje bez dodavanja prednosti. Usklađivanje promjera konektora s ulaznim priključkom uređaja početna je točka, a ne naknadna misao.
Ukupna duljina i udaljenost usmjeravanja
Mjerenje stvarne udaljenosti od ventila za zatvaranje do ulaza u uređaj, uključujući sve zavoje oko ormara ili udubljenja u zidu, izbjegava naručivanje konektora koji je prekratak da bi se dosegao ili toliko dug da se višak labavosti mora namotati iza uređaja.
Vrsta krajnjeg spoja i standard navoja
Šipkasti priključci, muški navoj od željezne cijevi (MIP) i ženski navoj od željezne cijevi (FIP) uobičajene su konfiguracije. Izlazni navoj ventila i ulazni navoj uređaja ne odgovaraju uvijek, tako da provjera oba kraja prije kupnje sprječava kasniju nabavu adaptera.
Vrsta materijala i debljina stijenke
Plinski priključak od nehrđajućeg čelika 304 uobičajena je osnova za unutarnju stambenu i laku komercijalnu upotrebu zbog svoje otpornosti na koroziju u tipičnom kuhinjskom i pomoćnom okruženju. Debljina stjenke utječe i na fleksibilnost i na toleranciju na pritisak, tako da komercijalne instalacije s većim opterećenjem mogu zahtijevati cijev s debljim stjenkama.
Nazivni radni tlak
Svaki konektor je ocijenjen za maksimalni radni tlak. Priključci kućnih uređaja za prirodni plin i propan općenito rade na niskom tlaku, ali komercijalna kuhinjska oprema ili veći priključci regulatora mogu raditi na višem tlaku što zahtijeva odgovarajući konektor.
Vodič za dimenzioniranje konektora prema vrsti plinskog uređaja
Donja tablica sažima tipične nominalne promjere i raspone duljina koji se vide kod uobičajenih kućanskih i lakih komercijalnih plinskih uređaja. Stvarne zahtjeve uvijek treba provjeriti u skladu s priručnikom za određeni uređaj, budući da se izlazne snage razlikuju od modela do modela.
| Vrsta uređaja | Tipični nazivni promjer | Tipični raspon duljina | Uobičajeni krajnji priključak |
|---|---|---|---|
| Plinski štednjak/ploča za kuhanje | 1/2 in | 24 - 48 in | Baklja ili MIP |
| Plinski bojler | 3/8 - 1/2 in | 24 - 36 in | Baklja |
| Plinska sušilica | 1/2 in | 48 - 60 in | Baklja ili MIP |
| Plinomjer / regulator | 3/4 - 1 in | 12 - 24 in | MIP / FIP |
| Zidna/prostorna grijalica | 3/8 in | 18 - 36 in | Baklja |
| Vanjski roštilj / grijač za terasu | 1/2 in | 36 - 60 in | Baklja or quick connect |
Standardne duljine i kako odabrati pravu
Valovita plinska crijeva od nehrđajućeg čelika obično se skladište u nizu standardnih duljina tako da instalateri mogu odabrati ono što im najviše odgovara, a ne naručivati po narudžbi za svaki posao. Praktičan pristup je izmjeriti udaljenost u ravnoj liniji od izlaza ventila do ulaza u uređaj, dodati malo dopuštenje za blago savijanje umjesto uskog kuta i zaokružiti na sljedeću dostupnu dužinu na zalihama. Ostavljanjem priključka malo opuštenim, umjesto rastegnutim zategnutim, omogućuje se povlačenje uređaja prema naprijed radi čišćenja ili servisiranja bez opterećenja krajnjih priključaka.
Općenito se ne preporučuje namotavanje dugog konektora kako bi se pokupila neiskorištena labavost. Ponovljeno usko namotavanje može očvrsnuti nabore tijekom godina pomicanja uređaja, tako da je odabir duljine koja odgovara stvarnoj udaljenosti usmjeravanja bolji od kupnje prevelikog i namotavanja viška.
Nehrđajući čelik 304 u usporedbi s drugim uobičajenim materijalima cijevi
Plinski konektor od nehrđajućeg čelika 304 poželjan je za rad s plinskim uređajima u zatvorenom prostoru uglavnom zbog sadržaja kroma i nikla, koji stvara tanki sloj pasivnog oksida na površini koji je otporan na mrlje i udubljenja u tipičnom kuhinjskom ili pomoćnom zraku. U usporedbi s nehrđajućim čelikom 201, koji dio nikla zamjenjuje manganom radi smanjenja troškova, stupanj 304 općenito se bolje podnosi dugotrajnom izlaganju vlazi i blagim kućanskim kemikalijama za čišćenje. Galvanizirani ugljični čelik, koji se ponekad može vidjeti u starijoj ili jeftinijoj opremi, oslanja se na premaz cinka koji se može istrošiti tijekom vremena, nakon čega čelik ispod postaje izložen koroziji.
Fleksibilna plinska cijev od nehrđajućeg čelika u stupnju 304 ili 304L također teži boljem zadržavanju svoje fleksibilnosti kroz ponovljene cikluse savijanja, budući da su nabori manje skloni otvrdnjavanju i pucanju u usporedbi s tanjim ili nižim alternativama.
| Vlasništvo | 304 Nehrđajući Steel | 201 Nehrđajući Steel | Pocinčano Steel |
|---|---|---|---|
| Otpornost na koroziju | viši | Umjereno | Spustite nakon što se premaz istroši |
| Fleksibilnost Retention | dobro | dobro | Umjereno |
| Tipična uporaba u zatvorenom prostoru | Uobičajeno | Uobičajeno in budget lines | Danas manje uobičajeno |
Otpornost na koroziju i dugoročne performanse u službi
Sadržaj kroma u nehrđajućem čeliku 304 i 304L stvara pasivni oksidni film koji se sam popravlja na površini cijevi. Kada se površina izgrebe tijekom rukovanja ili ugradnje, taj film ima tendenciju ponovnog formiranja sam od sebe pod normalnim izlaganjem zraku, što je dio razloga zašto se valovite cijevi od nehrđajućeg čelika za priključne plinske uređaje i dalje specificiraju umjesto običnih alternativa od ugljičnog čelika u kuhinjama i pomoćnim prostorijama gdje su vlaga i povremeno prskanje uobičajeni.
Dugoročne performanse još uvijek su pod utjecajem okruženja instalacije. Dugotrajni izravni kontakt sa sredstvima za čišćenje na bazi klora, slanim zrakom u blizini obalnih posjeda ili nakupljanjem stajaće vode oko konektora može postupno utjecati čak i na nehrđajući čelik tijekom mnogo godina. Održavanje konektora podalje od zona prskanja jakih kemikalija i osiguravanje odgovarajuće ventilacije prostora za ugradnju podupire duži vijek trajanja.
Najbolje prakse za instalaciju i rukovanje
- Prije uklanjanja starog priključka zatvorite dovod plina na glavnom ventilu ili ventilu uređaja.
- Provjerite ima li na novom fleksibilnom plinskom vodu od nehrđajućeg čelika pregiba, udubljenja ili oštećenja prilikom transporta prije postavljanja.
- Izbjegavajte savijanja veća od minimalnog radijusa savijanja konektora, budući da oštri nabori mogu oslabiti nabore.
- Okrenite završnu maticu prilikom zatezanja umjesto da uvijate tijelo cijevi, što sprječava nabore od opterećenja.
- Koristite ključ odgovarajuće veličine i izbjegavajte pretjerano zatezanje navojnih spojeva iznad onoga što je potrebno za čvrsto brtvljenje.
- Izvršite provjeru mjehurića sapuna i vode na svakom spoju nakon instalacije kako biste potvrdili da nema curenja prije ponovnog uspostavljanja protoka plina.
- Usmjerite konektor dalje od staza plamenika, područja kapanja iz pećnice i pokretnih komponenti sušilice kako biste izbjegli toplinsko ili mehaničko trošenje.
Uobičajene pogreške koje treba izbjegavati pri odabiru konektora
- Ponovno korištenje starog konektora na novo instaliranom uređaju umjesto postavljanja novog konektora određene veličine na novu jedinicu.
- Odabir promjera manjeg od potrebnog ulaza u uređaj, što može ograničiti protok plina do plamenika.
- Usmjeravanje konektora kroz otvor na vratima ormarića ili put ladice gdje se može opetovano priklještiti tijekom vremena.
- Zanemarivanje minimalnog polumjera savijanja proizvođača prilikom stiskanja priključka u tijesan prostor iza uređaja.
- Miješanje nekompatibilnih vrsta navoja s improviziranim adapterima umjesto nabave konektora s ispravnim krajnjim priključkom.
- Preskakanje provjere curenja nakon ugradnje, što je brz korak koji potvrđuje da je svaki spoj pravilno zabrtvljen.
O Zhejiang Zhenlong Energy Equipment Technology
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. istražuje, proizvodi i obrađuje energetsku opremu, s asortimanom proizvoda koji obuhvaća metalna crijeva, komponente cjevovoda prirodnog plina, vodovodne armature, sanitarnu keramiku, ventile, plastične proizvode i hardver. Tvrtka posluje iz pogona u Yuyaou, Ningbo, Zhejiang, pokrivajući područje od oko 40 hektara s tvorničkom zgradom od otprilike 30.000 četvornih metara.
Proizvodna sposobnost uključuje 30 linija za zavarivanje i oblikovanje zajedno s 2 neprekinute linije peći na vodik za taljenje čvrstog materijala, podržane opremom za testiranje kao što je spektrometar za izravno očitavanje analize metalnog materijala i ispitivač nepropusnosti protoka koji se koristi za provjeru gotovih sklopova prije nego napuste tvornicu. Kao proizvođač plinskih konektora od nehrđajućeg čelika i dobavljač plinskih konektora od nehrđajućeg čelika, tvrtka proizvodi valovite cijevi od nehrđajućeg čelika za priključne plinske uređaje uz srodne proizvode za metalna crijeva i cijevi, uz podršku internog tima za istraživanje, dizajn i proizvodnju.
Radeći kao proizvođač fleksibilnih plinskih konektora, Zhejiang Zhenlong Energy Equipment Technology nastavlja graditi odnose suradnje s partnerima u zemlji i inozemstvu oko zajedničkih proizvodnih ciljeva.
Često postavljana pitanja
P1. Što je plinski priključak od nehrđajućeg čelika?
Sklop fleksibilnog metalnog crijeva koji povezuje ventil za dovod plina s ulazom u uređaj, izgrađen oko jezgre valovite cijevi od nehrđajućeg čelika 304 ili 304L sa zaštitnim PVC omotačem i navojnim završnim priključcima.
Q2. Što je valovita plinska cijev od nehrđajućeg čelika?
Rebrasta metalna cijev u obliku harmonike u središtu konektora. Njegovi prstenasti ili spiralni valovi daju cijevi fleksibilnost dok još uvijek sigurno održavaju tlak plina duž njezine duljine.
Q3. Što je fleksibilni priključak za plinski uređaj?
Svaki konektor dizajniran za savijanje i savijanje tijekom postavljanja i pomicanja uređaja, za razliku od krutih crnih željeznih ili bakrenih cijevi. Valoviti priključci od nehrđajućeg čelika najčešća su fleksibilna opcija koja se koristi u zatvorenom prostoru.
Q4. Za što se koriste plinski priključci od nehrđajućeg čelika?
Spajanje fiksnog plinskog voda ili ventila za zatvaranje na kućanske i komercijalne plinske uređaje, omogućavajući malu količinu kretanja za čišćenje, servisiranje ili zamjenu uređaja.
P5. Koji uređaji koriste plinske priključke?
Plinski štednjaci i ploče za kuhanje, pećnice, grijači vode bez rezervoara i spremnici, sušilice rublja, zidne ili prostorne grijalice, plinski kamini, mjerači i oprema za kuhanje na otvorenom kao što su roštilji i grijalice za terase.
P6. Koja je razlika između plinskog crijeva i plinskog priključka?
Ova dva pojma često opisuju isti proizvod. Priključak se obično odnosi na fiksni sklop usklađen s kodom koji povezuje uređaj s ventilom za zatvaranje, dok crijevo ponekad može opisati općenitiju fleksibilnu cijev.
P7. Koju veličinu plinskog priključka trebam?
Ispravna veličina ovisi o promjeru ulaznog priključka uređaja, njegovim zahtjevima za BTU i fizičkoj udaljenosti do ventila za zatvaranje. Pločica s nazivom uređaja ili priručnik za instalaciju najpouzdanije je mjesto za provjeru.
P8. Koja veličina plinskog priključka se koristi za plinski štednjak?
Većina stambenih plinskih štednjaka i ploča za kuhanje koristi konektor nominalnog promjera od 1/2 inča, obično dugačak između 24 i 48 inča, iako neki modeli mogu zahtijevati drugu veličinu kao što je navedeno u priručniku.
P9. Koja veličina plinskog priključka se koristi za plinsku sušilicu?
Plinski sušači obično također koriste konektor nominalnog promjera od 1/2 inča, obično u dužini od oko 48 do 60 inča tako da se sušilo može izvući radi pristupa zamci za dlačice i čišćenja.
